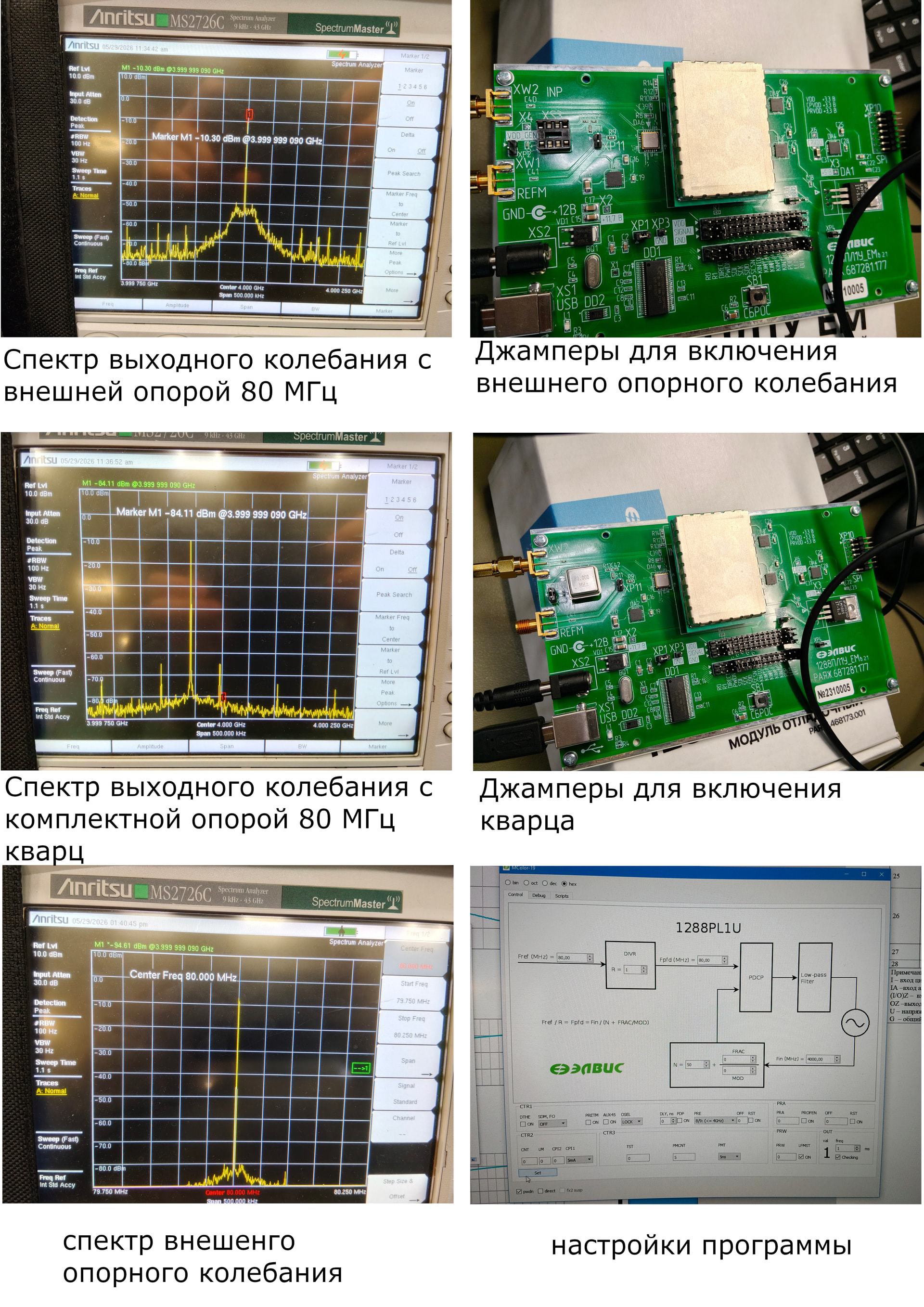

При подаче опорного колебания 80 МГц размахом 300 мВ (и синус и меандр пробовали) получается очень зашумленный сигнал на выходе. Фото со спектроанализатора синтезированного колебания и опорного колебания прилагаются. В то же время при использовании комплексного кварца выход довольно чистый. Как можно правильно использовать этот вход?
И проблема ли ФАПЧ наличие шпуров на выходе даже с использованием комплектного генератора? Или дело в ГУНе?
Ваши 300 мВ (~ -6.5 дБм) находятся выше паспортного минимума (-15 дБм), но ниже оптимального рабочего уровня (+7 дБм). Вероятно поэтому микросхема “работает” (синтез есть), но работает “грязно” (шум на спектре).
Рекомендация: Увеличьте уровень внешнего генератора до +7 дБм (размах синусоиды ~0.5 В)

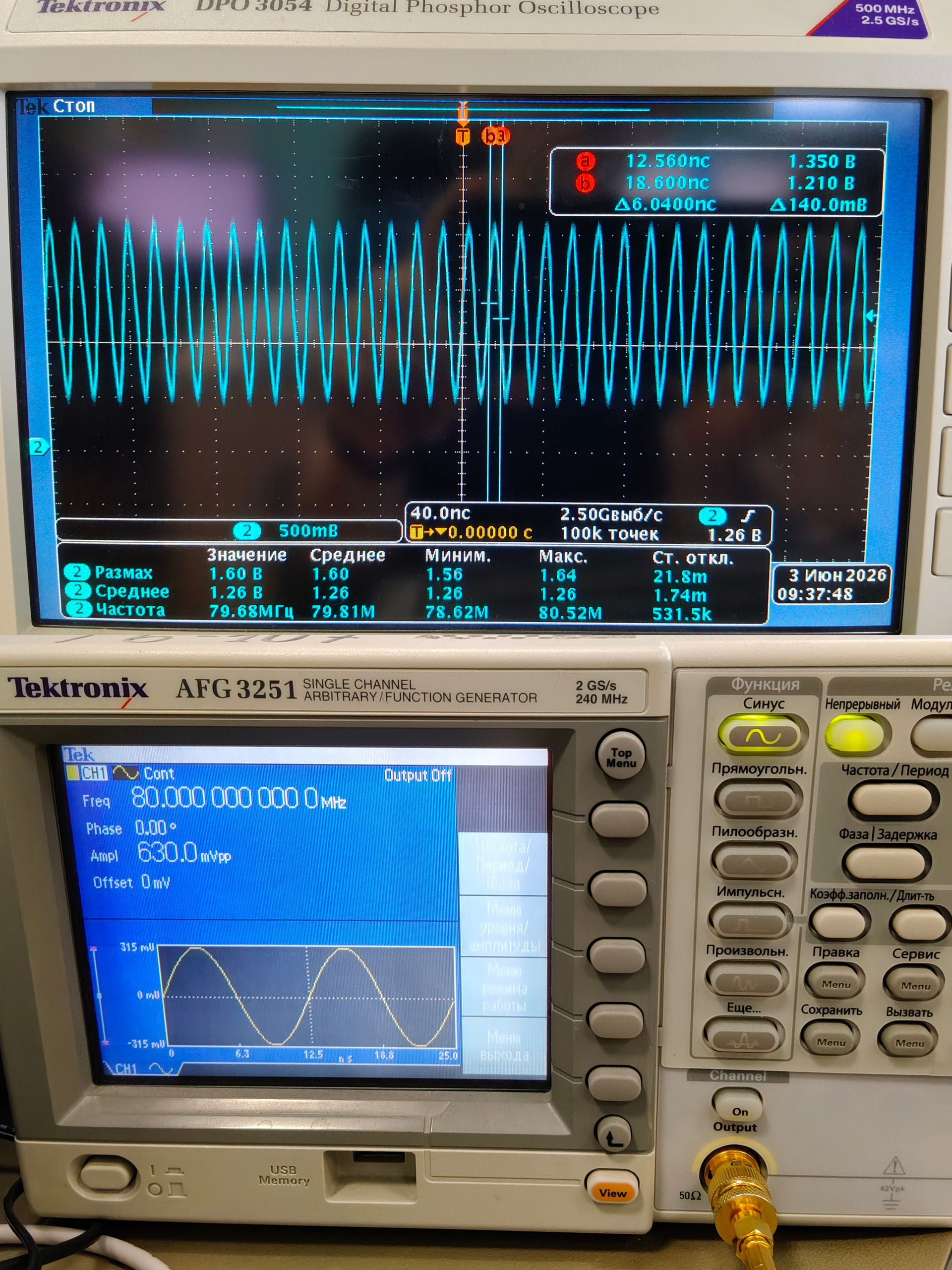

Спасибо за ответ! Попробовали с различными значениями амплитуды опорного сигнала, как меньшими, так и большими заданного в предыдущий раз. На спектроанализаторе ничего не изменилось. В том числе, на вход подавали сигнал размахом 630 мВ от источника с сопротивлением 50 Ом, а после разделительного конденсатора измерили напряжение с размахом 1,6 В. Вероятно, потому что на плате нет терминаторов для внешнего опорного колебания. Соответствующие изображения прилагаю.
И второй вопрос остаётся актуальным. Лишние гармоники на выходн даже с использованием комплектного кварца можно убрать каким-либо образом, или это проблема комплектного ГУНа?
